中達(dá)不銹鋼 |
全球客服熱線 |
| 0577-86938979 |
 |
在線客服 |
- 1. 解答您對中達(dá)不銹鋼產(chǎn)品的疑問
- 2. 接收您對中達(dá)服務(wù)的建議
- 3. 處理您對中達(dá)的投訴
青山控股推出的新型材料 304D產(chǎn)品詳情 不銹鋼閥門

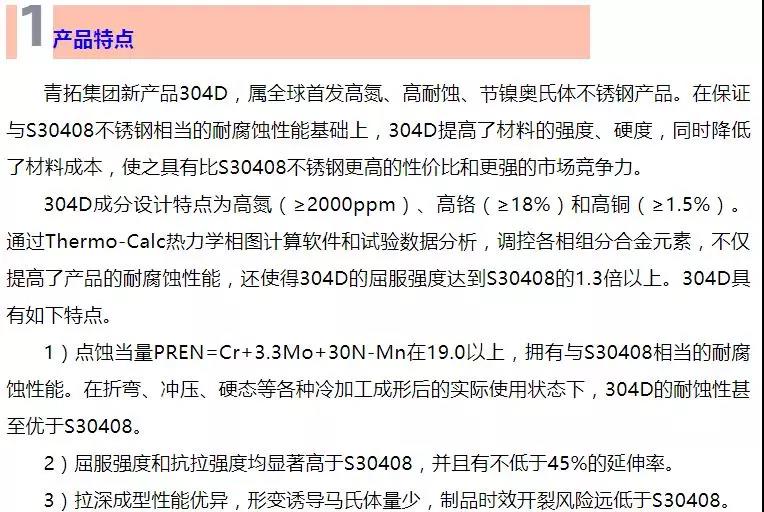

高氮高耐蝕高強(qiáng)度節(jié)鎳奧氏體不銹鋼304D

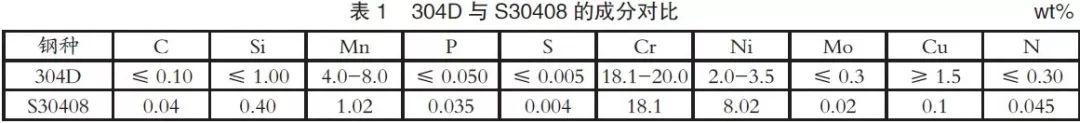

304D的化學(xué)成分見表1。
3.1點蝕當(dāng)量和點蝕電位
采用GBT 17899-1999《不銹鋼點蝕電位測量方法》。在考慮合金元素錳對不銹鋼點腐蝕性能的負(fù)面影響下，304D仍具有比S30408略高的點蝕當(dāng)量和點蝕電位，見圖1。
3.2晶間腐蝕

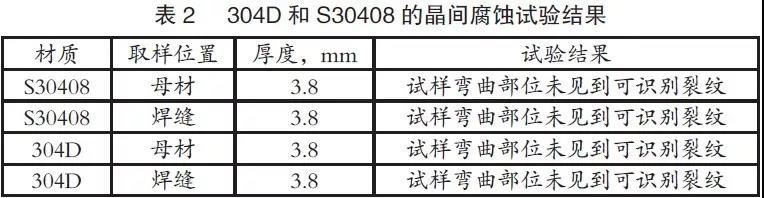

采用GB/T 4334-2008 《金屬和合金的腐蝕-不銹鋼晶間腐蝕試驗方法》-E法，試驗結(jié)果見表2。
3.3點腐蝕速率
采用GB/T 17897-2016《金屬和合金的腐蝕-不銹鋼三氯化鐵點腐蝕試驗方法》-B法。304D在熱軋No.1和冷軋2B狀態(tài)下的表面點腐蝕速率和S30408接近，而冷軋硬態(tài)板和沖壓成型制品的點腐蝕速率卻明顯低于S30408，見圖2。
3.4二氧化硫凝露
采用GB/T 9789-2008試驗方法，試樣在濃度0.067%、溫度（40±3）℃的SO2氣氛和冷凝條件下進(jìn)行六個循環(huán)腐蝕試驗（每循環(huán)24h）。按照GB/T 6461-2002方法評定，304D和S30408都達(dá)到了10。
3.5鹽霧腐蝕
依據(jù)GB/T10125-2012人造氣氛腐蝕試驗，在中性鹽霧氣氛（NSS）試驗360h后，304D和S30408均無生銹。
4.1力學(xué)性能

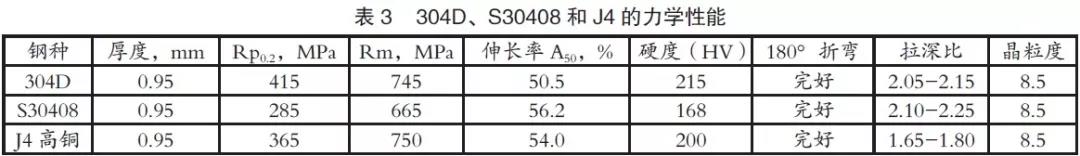

304D的屈服、抗拉強(qiáng)度以及硬度均面高于S30408，180°折彎無裂紋，見表3。
4.2冷加工硬化曲線

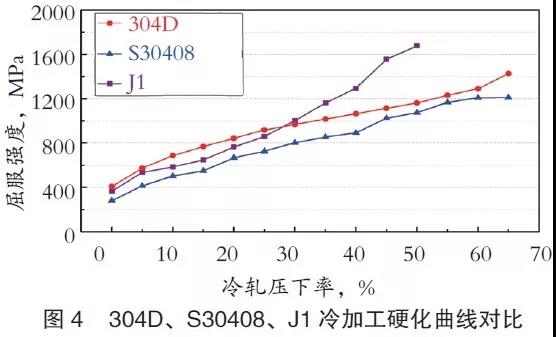

304D的冷加工趨勢與S30408致，其硬化程度略高于S30408，但遠(yuǎn)低于J1，見圖4。
4.3拉深成型性能

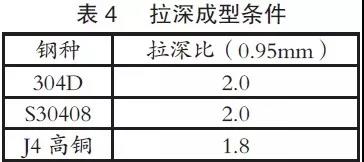

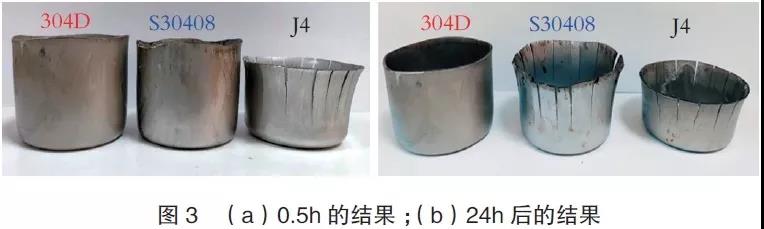

304D、S30408和J4的拉深成型條件見表4，拉深成型性能見圖3。拉深成型后放置0.5h，J4制品發(fā)生時效開裂（圖3（a））；在35℃的0.16%鹽酸+6%三氯化鐵溶液試驗24h后，S30408制品發(fā)生開裂現(xiàn)象，而304D未出現(xiàn)開裂（圖3（b））。
4.4冷加工誘導(dǎo)馬氏體

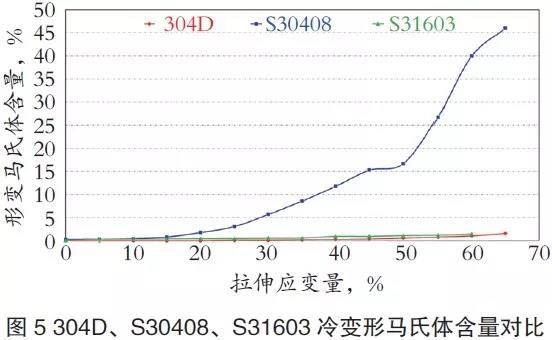

在冷加工變形條件下，304D的形變誘導(dǎo)馬氏體含量和S31603接近，馬氏體含量少。而S30408隨冷變形量增大，產(chǎn)生較多的形變誘導(dǎo)馬氏體，如圖5所示。
4.5冷加工磁導(dǎo)率

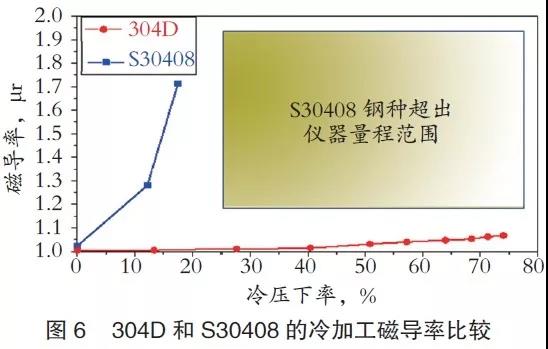

304D在50%冷軋壓下率后，磁導(dǎo)率為1.0313；S30408在不到20%冷軋壓下率時，磁導(dǎo)率已經(jīng)達(dá)到1.7127了，如圖6所示。因此，304D非常適合于冷加工后要求弱磁性的領(lǐng)域。
重金屬遷移測試標(biāo)準(zhǔn)依據(jù)GB 31604.49-2016《食品安國家標(biāo)準(zhǔn)食品接觸材料及制品砷鎘鉻鉛的測定和砷鎘鉻鎳鉛銻鋅遷移量的測定》第二部分法。食品安判定標(biāo)準(zhǔn)依據(jù)GB 4806.9-2016《食品安國家標(biāo)準(zhǔn)食品接觸用金屬材料及制品》。

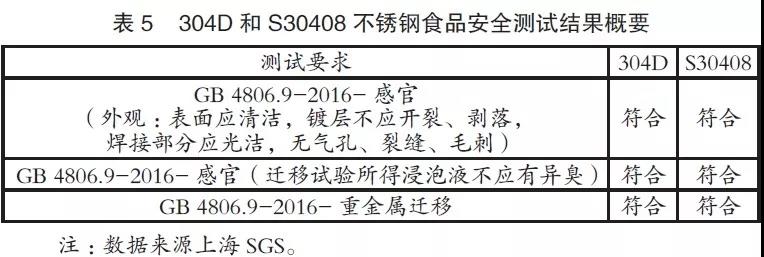

304D和S30408的重金屬遷移測試結(jié)果和不銹鋼食品安性能（表5）均符合標(biāo)準(zhǔn)。

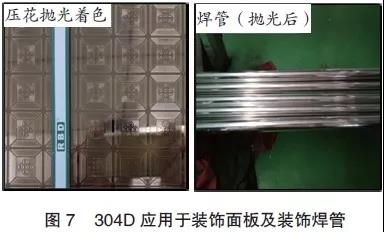

1）裝飾面板及裝飾焊管（如圖7所示）：304D兼顧S30408不銹鋼優(yōu)異的耐腐蝕性和200系不銹鋼優(yōu)異的研磨拋光性能。
a以上，相當(dāng)于碳鋼Q345，遠(yuǎn)高于S30408（相當(dāng)于碳鋼Q235）。用于結(jié)構(gòu)載重件等領(lǐng)域，可以減小材料厚度，進(jìn)步實現(xiàn)產(chǎn)品輕量化。3）深沖制品：304D屬穩(wěn)態(tài)奧氏體不銹鋼，拉深性能接近S30408。由于其形變誘導(dǎo)馬氏體其微量，時效開裂傾向遠(yuǎn)小于S30408，特別適用于深沖制品領(lǐng)域，如洗物槽等。
4）不銹鋼緊固件、不銹鋼鋼絲、不銹鋼彈簧以及不銹鋼無縫管。
