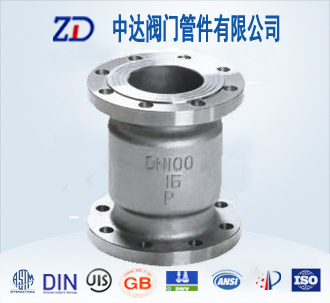

不銹鋼立式止回閥
【不銹鋼立式止回閥詳細參數】： 產品名稱 product name 不銹鋼立式止回閥 產品型號 product model H42W-16P 公稱通徑 nominal diameter DN15-DN600 壓力環境 Pressure environment 低壓,常壓,高壓 材 質 mat
| 產品名稱 product name | 不銹鋼立式止回閥 |
| 產品型號 product model | H42W-16P |
| 公稱通徑 nominal diameter | DN15-DN600 |
| 壓力環境 Pressure environment | 低壓,常壓,高壓 |
| 材 質 material quality | WCB,304,304L,316L,321H,310S,C4鋼 |
| 工作溫度 working temperature | 低溫,常溫,高溫 |
| 執行標準 executive standard | GB |
| 連接方式 attended mode | 法蘭 |
| 驅動方式 Driving method | 手動 |
【不銹鋼立式止回閥的特點】：
1．穩 定 ：不銹鋼升降止回閥因為無需操作，故穩定可靠。
2． 管 道：止回閥在有壓力的情況下自動打開，無壓力的時候自動關閉。
3． 安 裝：法蘭止回閥安裝方便，只要螺栓對齊擰緊即可。
4． 操 作：安裝完畢之后，無需任何操作
5． 保 養：止回閥保養主要是閥板的磨損、卡死等。要定期觀察閥板情況。
6．維 修：閥板磨損嚴重時應更換閥板。
6．維 修：閥板磨損嚴重時應更換閥板。
7． 適用范圍：不銹鋼止回閥適用于造紙、造船、石油、化工、電力、天然氣、污水、建筑等。
【不銹鋼立式止回閥的執行標準】：
【不銹鋼立式止回閥的執行標準】：
設計制造標準：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
結構長度標準：GB/T 12221,API6D,ANSI/ASME B16.10
連接法蘭標準：GB/T 9113,API6D,ANSI/ASME B16.5
壓力溫度等：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準：GB/T 13927-2008,JB/T9092,,API598,API6D
【不銹鋼立式止回閥主要零件和材料】：
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
|---|---|---|---|---|
|
H42H-16C、25
|
16、25
|
1.6、2.5
|
≤ 425
|
水、蒸汽、油品
|
|
H42Y-16C、25
|
||||
|
H42W-16P、25P
|
16、25
|
1.6、2.5
|
≤ 150
|
弱腐蝕性介質
|
|
H42Y-16P、25P
|
||||
|
H42W-16R、25R
|
||||
|
H42Y-16R、25R
|
||||
|
H42Y-16I、25I
|
≤ 550
|
油品、蒸汽
|
||
|
H42Y-16V、25V
|
≤ 570
|
水、蒸汽、油品
|
||
|
H42H-40~200
|
40~200
|
4.0~20.0
|
≤ 425
|
水、蒸汽、油品
|
|
H42H-40I~200I
|
40~200
|
4.0~20.0
|
≤ 550
|
水、蒸汽、油品
|
|
H42H-40P~200P
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸類
|
|
H42H-40R~200R
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸類
|
【不銹鋼立式止回閥性能規范】：
|
閥體材料
|
公稱壓力
(MPa)
|
工作溫度
(℃)
|
適用介質
|
|
|
碳鋼
|
1.6-6.4
|
≤425
|
水、油品、蒸汽
|
|
|
|
|
10.0、16.0
|
≤450 |
|
|
不銹鋼
|
P
|
1.6-16.0
|
≤200
|
硝酸類，硝酸類
|
|
316不銹鋼
|
R
|
1.6-16.0
|
≤200
|
醋酸類，濃硫酸類 |
|
鉻鎳鈦
耐熱鋼
|
PI
|
1.6-6.4
|
≤550
|
石油、石油產品油
|
|
鉻鉬鋼
|
1.6-16.0
|
≤550
|
石油、石油產品油
|
|
